每位木工师傅的基本功，是看懂建筑木工图纸，这和施工的精准以及效率相关系。图纸不只是线条形成的组合，更是设计意图与施工要求的直接体现所在，理解其中内容能够有效防止出现错误与返工情况。

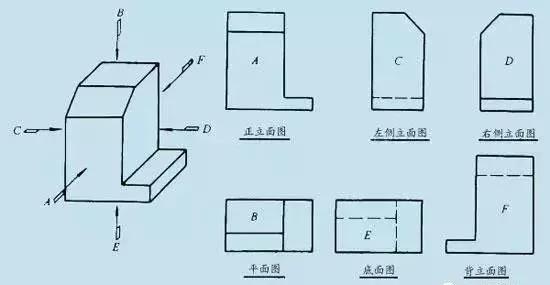

物体借助三个垂直方向的视图得以全面展示，此乃正投影图的呈现方式。这三个视图，其一为正立面图，其二是水平俯视图，其三是侧立面图。它们合力遵循“长对正、高平齐、宽相等”这一原则，借此保障尺寸于不同视图之间实现准确对应。
于木工实践当中，观看正立面图，可晓得构件的前面造型以及高度；查看水平俯视图，能把控其平面布局以及长度、宽度；审视侧立面图，便能明晰其侧面轮廓以及深度。将这三个图组合到一块儿，一个立体构件的完整形状以及所有尺寸状况，则清晰而毫无差错了。

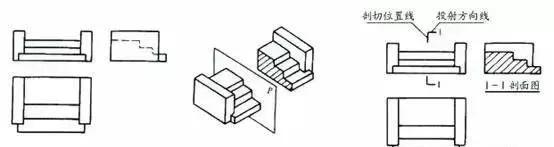

若构件之内部结构繁杂，像带有榫卯、或者空心、又或许有奇特加强筋这样子的时候！仅仅依靠外部视图可不可以完整清晰地表达出来！到了这个时候！那就非得要有剖面图才行！剖面图呢是借着假想出一个平面去把物体给切开，进而展示出其内部的构造以及断面的形状！
较为常见的剖面图存在全剖面以及局部剖面这两种类型，全剖面会将整个切开的面对应的进行结构展示，其用以表达那些具备对称或者规则形态特质类型构件的内部状况态势情形，局部剖面针对物体来说仅仅只是将其中一部分予以切开开展操作实践，它多用于呈现呈现展示显示特定区域范围领域的内部细微详细具体细节，就好像如同比如举例像一个结构较为复杂的榫头其内部咬合的方式样式模式状态。

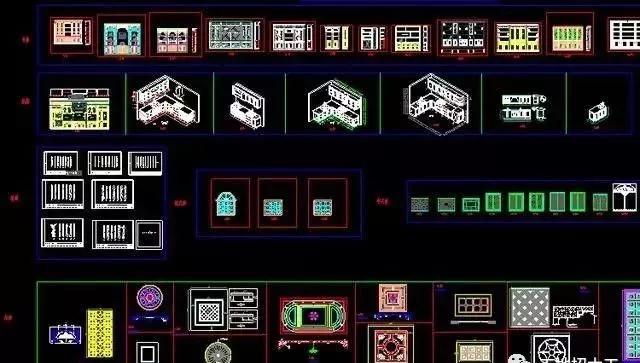

示意图里有一种轴测投影图 ，它的立体感是比较强的 ，能够把物体的三维形态直观给展示出来。它没办法就如同正投影图那样去精确标注全部尺寸 ，不过对于理解复杂构件的空间关系而言是极有帮助的 ，特别是针对给施工人员对于造型进行解释这一方面是很实用的。
木工领域里，轴测图常拿来展现异形构件，或者展示装饰线条，又或许是呈现整体组装关系。施工之际，能够结合正投影图的精确尺寸，以及轴测图的立体示意，如此便能更快地领会怎样下料，还有如何拼装，进而提高对整体造型的把握。
当拿到一份建筑木工图时，首先要去关注整体方面的信息，像是图纸的名称，还有比例尺以及设计说明。比例尺它决定了图纸之上的尺寸跟实际尺寸之间的换算关系，而这是下料时直接用的依据。设计说明呢，有可能包含材料的选用情况，还有工艺上的要求以及特殊的需要注意的事项。
在这之后，需要着重去查看尺寸标注以及标高，尺寸链对各部分的长度、宽度还有高度进行了标注，它属于加工的直接数据，标高将构件在建筑里的竖向位置给标明了，像门窗过梁的底标高、楼梯踏步的起始高度等，这对于定位安装而言极为关键。
木材具备各向异性，其纹理方向于强度以及变形方面会产生影响，图纸里边常常利用箭头或者文字对准木纹方向要求予以注明，像是什么“纹理顺长度方向”这样的情况，这在受力构建当中是一定要去遵守的，忽视了这一点极有可能致使构件在使用之际出现翘曲或者强度不足的状况。
设计图纸会另外表明对于木材等级的要求，还会说明对含水率的要求，以及对特定缺陷的要求。举例来说，用于结构方面的用材有可能规定要采用特定等级的锯材，并且含水率需要控制在一定的范围之内。这些标注跟成品的耐久性直接相关，也和安全性直接相关，是在选材的时候必须严格去执行的标准。
于实际施工之时，要把不同图纸信息予以综合运用，像是制作一个木楼梯，要结合建筑平面图来确定位置，依照剖面图去理解梁板关系，依据大样图加工踏步以及栏杆，并参照节点图完成关键的连接部位。
动工之前应当开展图纸会审工作，核查不同的图纸之间是不是存有矛盾情形，像是尺寸出现冲突或者构造没办法达成。针对复杂的老派榫卯或者现代胶合木结构而言建筑木工图纸入门，或许需要制作一比一的放样或者样板。整个流程要求木工师傅既要会看图纸，又得能够结合实际的材料以及工具予以灵活处置。
